Especificaciones clave
- Frecuencia
- 76-81 GHz (FMCW)
- Cuerpo
- Antena lente PTFE, carcasa de aluminio/acero inoxidable
- Características
- Exactitud ±1mm · Rango hasta 120m · MODBUS/HART…

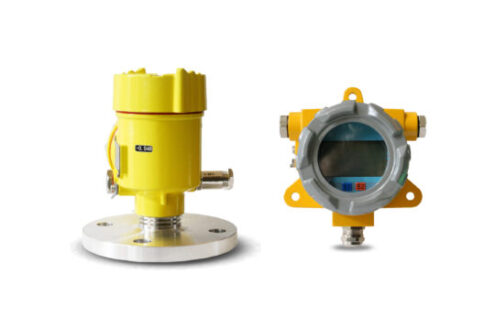

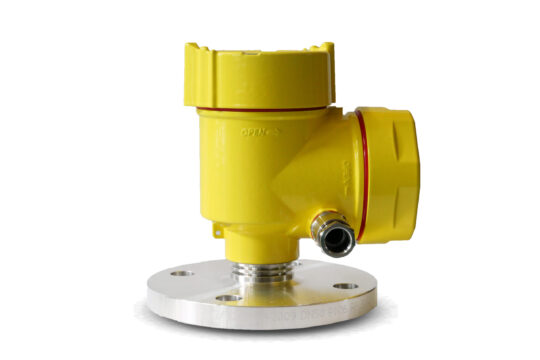

BR-RD100
Medidor de Nivel de Radar
Non-Contact Radar Level Transmitter
Instrumentación de Nivel
Radar de nivel sin contacto, no se ve afectado por vapor, espuma o cambios de densidad; la tecnología de referencia para nivel de alta exactitud.
Radar de nivel sin contacto tipo FMCW (76-81 GHz), no se ve afectado por vapor, espuma ni polvo; la tecnología de referencia para nivel de alta exactitud en líquidos y sólidos. Ángulo de haz mínimo de 3° · Configuración y actualización remota · Configuración por Bluetooth desde celular.
| Modelo | BR-RD100 |
|---|---|
| Categoría | Instrumentación de Nivel |
| Frecuencia de transmisión | 76 GHz ~ 81 GHz |
| Rango de medición | 10 m / 20 m / 30 m / 60 m / 120 m según modelo |
| Exactitud de medición | ±1 mm |
| Intervalo de medición | Hasta 100 ms |
| Ángulo del haz | 3° / 8° / 20° |
| Constante dieléctrica mínima | ≥2 |
| Alimentación | 12 ~ 28.0 VDC |
| Comunicación | MODBUS, HART |
| Salida de señal | 4-20mA o RS-485 |
| Salida en falla | 3.8mA, 4mA, 20mA, 21mA u hold |
| Material de carcasa | Aleación de aluminio, acero inoxidable |
| Grado antiexplosivo | Ex-ia-IIC-T6 |
| Instalación | Rosca, brida universal |
| Aplicación | Líquidos y sólidos |

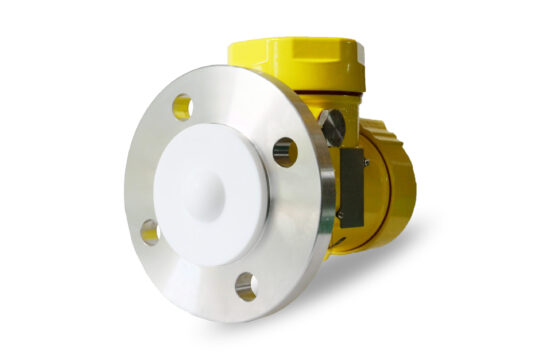

| Cuerpo | Antena de lente PTFE, carcasa de aleación de aluminio o acero inoxidable |
|---|---|
| Notas de materiales / accionamiento | Grado antiexplosivo Ex-ia-IIC-T6 · Montaje roscado o con brida universal · Ángulo de haz mínimo de 3° para menor interferencia en condiciones de mezcla. |
- Prueba de radiofrecuencia y estanqueidad de fábrica
¿Cómo elijo entre radar, ultrasónico e hidrostático?
El radar no requiere contacto con el medio y funciona con vapor/espuma; el ultrasónico es económico para líquidos limpios sin espuma; el hidrostático es ideal para tanques profundos o medios con vapores agresivos.
¿Cuál es la zona ciega típica?
Varía por tecnología; en radar sin contacto suele ser de 100 mm cerca del sensor — consulta la ficha del modelo específico.
