Especificaciones clave
- Rango
- 0-200m hasta 2000m según modelo
- Sonda
- 304, 316L, PVDF o a definir
- Características
- Medición continua por presión hidrostática · Sal…

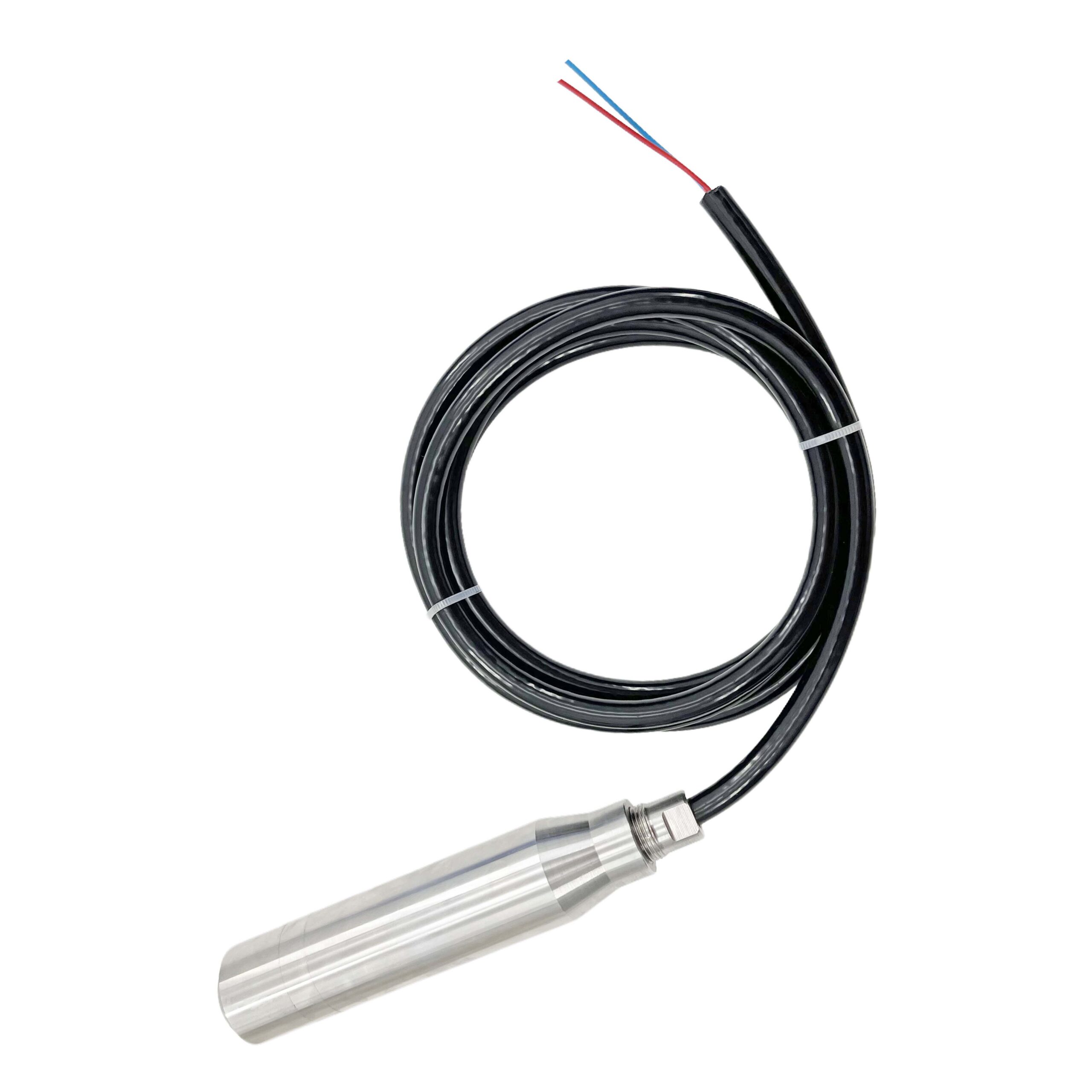

BR-HD200
Medidor de Nivel Hidrostático
Submersible Hydrostatic Level Transmitter
Instrumentación de Nivel
Medidor de nivel hidrostático sumergible, sin partes móviles, para pozos, tanques profundos y aplicaciones de agua residual donde el contacto directo con el líquido es viable.
Medidor de nivel hidrostático sumergible, estructura sólida sin partes móviles y alta estabilidad térmica; usado en medición de nivel en petróleo, industria química, tratamiento de aguas residuales, suministro de agua a presión constante y aplicaciones similares. Puede medir líquidos que no reaccionan con acero inoxidable; para medios corrosivos se ofrece versión en PVDF.
| Modelo | BR-HD200 |
|---|---|
| Categoría | Instrumentación de Nivel |
| Rango de medición | 0 – 200 m hasta 2000 m según modelo |
| Sobrecarga máxima | 1.5 veces la presión nominal |
| Forma de presión | Manométrica |
| Grado de precisión | 0.5% / 0.2% |
| Señal de salida | 4-20mA, 0-5V, 0-10V, RS485 |
| Alimentación | 12 a 36 VDC |
| Resistencia de carga | ≤500 Ω |
| Medio de medición | Líquido |
| Estabilidad a largo plazo | ±0.2% F.E. / año |
| Temperatura de operación | 0 – 70 °C (humedad relativa 0-90%) |
| Material de la sonda | 304, 316L, PVDF o a definir por el cliente |
| Cuerpo | 304, 316L o PVDF (versión anticorrosiva para medios agresivos) |
|---|---|
| Notas de materiales / accionamiento | Sensor piezorresistivo de silicio difundido o cerámico; convierte la presión estática del líquido en señal eléctrica lineal · Sin partes móviles, estructura sólida y de larga vida útil. |
- Prueba hidrostática de fábrica
¿Cómo elijo entre radar, ultrasónico e hidrostático?
El radar no requiere contacto con el medio y funciona con vapor/espuma; el ultrasónico es económico para líquidos limpios sin espuma; el hidrostático es ideal para tanques profundos o medios con vapores agresivos.
¿Cuál es la zona ciega típica?
Varía por tecnología; en radar sin contacto suele ser de 100 mm cerca del sensor — consulta la ficha del modelo específico.
