Especificaciones clave
- Diámetro
- DN50–DN3000
- Presión
- PN10/16/25 · 150LB
- Temperatura
- 0°C a 80°C
- Cuerpo
- Hierro dúctil / WCB / CF8 / CF8M / CF3
- Características
- Asiento reemplazable EPDM/NBR/PTFE/304 · Acc…
D342X
Válvula de Mariposa Doble Excéntrica
Double Eccentric Butterfly Valve
Válvulas Industriales
Mariposa de doble excentricidad con asiento conectado reemplazable, reduce la fricción disco-asiento y extiende la vida útil frente al diseño concéntrico.
Mariposa de doble excentricidad con asiento conectado reemplazable, reduce la fricción disco-asiento y extiende la vida útil frente al diseño concéntrico. Asiento reemplazable EPDM/NBR/PTFE/304 · Accionamiento manual, reductor (worm gear), eléctrico o neumático.
| Modelo | D342X |
|---|---|
| Categoría | Válvulas Industriales |
| Diámetro / Tamaño | DN50–DN3000 |
| Presión | PN10/16/25 · 150LB |
| Temperatura de operación | 0°C a 80°C |
| Cuerpo / Material | Hierro dúctil / WCB / CF8 / CF8M / CF3 |
| Características | Asiento reemplazable EPDM/NBR/PTFE/304 · Accionamiento manual, reductor (worm gear), eléctrico o neumático. |

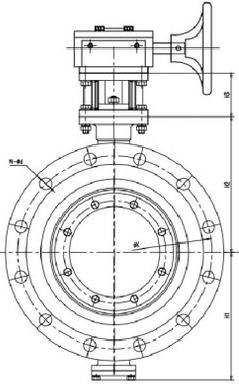

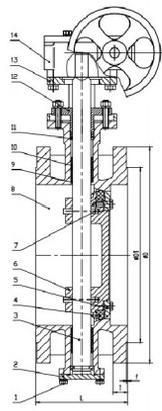

Dimensiones en mm, clase PN16.
| DN | NPS | L | ΦK (PN16) | n-Φd (PN16) |
|---|---|---|---|---|
| 50 | 2" | 43 | 125 | 4-19 |
| 100 | 4" | 49 | 180 | 8-19 |
| 150 | 6" | 64 | 240 | 8-23 |
| 200 | 8" | 70 | 295 | 8-23 |
| 300 | 12" | 76 | 400 | 12-23 |
| 400 | 16" | 92 | 515 | 16-28 |
| 600 | 24" | 127 | 725 | 20-37 |
| 1000 | 40" | 216 | 1160 | 28-37 |
| Cuerpo | Hierro dúctil / WCB / CF8 / CF8M / CF3 |
|---|---|
| Notas de materiales / accionamiento | Asiento reemplazable EPDM/NBR/PTFE/304 · Accionamiento manual, reductor (worm gear), eléctrico o neumático. |
- GB/T 12238, API 609, EN 593 (diseño y fabricación)
- GB/T 12221, API 609, EN 558 (cara a cara)
- GB/T 17241.6, ASME B16.5, EN 1092-1 (bridas)
- GB/T 13927, API 598, EN 12266 (prueba de presión)
¿Qué documentación de calidad se entrega con cada válvula?
Certificado de prueba hidrostática de fábrica y, cuando aplica, certificado de materiales (MTC) bajo solicitud.
¿Cuál es el tiempo de entrega?
Diámetros estándar en stock: 3–5 días hábiles. Diámetros mayores, materiales especiales o accionamientos automatizados: sujeto a disponibilidad de importación.
