Especificaciones clave
- Diámetro
- DN50–DN300
- Presión
- PN16/25/40/63/100 · 150LB–600LB
- Temperatura
- -29°C a 425°C
- Cuerpo
- WCB / CF3M / CF3 / CF8 / CF8M
- Características
- Volante manual, eléctrica, neumática o engra…
J41H/W
Válvula de Globo Acero/Inox
Carbon Steel / Stainless Steel Globe Valve
Válvulas Industriales
Válvula de globo para regulación fina de flujo en líneas de proceso de alta presión y temperatura, cuerpo de acero al carbono o inoxidable.
Válvula de globo para regulación fina de flujo en líneas de proceso de alta presión y temperatura, cuerpo de acero al carbono o inoxidable. Volante manual, eléctrica, neumática o engranaje cónico.
| Modelo | J41H/W |
|---|---|
| Categoría | Válvulas Industriales |
| Diámetro / Tamaño | DN50–DN300 |
| Presión | PN16/25/40/63/100 · 150LB–600LB |
| Temperatura de operación | -29°C a 425°C |
| Cuerpo / Material | WCB / CF3M / CF3 / CF8 / CF8M |
| Características | Volante manual, eléctrica, neumática o engranaje cónico. |

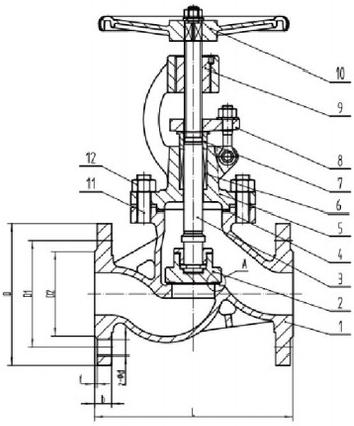

Dimensiones en mm, clase PN16.
| DN | NPS | L | D | D1 | Z-Φd |
|---|---|---|---|---|---|
| 50 | 2" | 230 | 160 | 125 | 4-18 |
| 65 | 2½" | 290 | 180 | 145 | 4-18 |
| 100 | 4" | 350 | 215 | 180 | 8-18 |
| 150 | 6" | 480 | 280 | 240 | 8-22 |
| 200 | 8" | 600 | 335 | 295 | 12-22 |
| 300 | 12" | 750 | 460 | 410 | 12-26 |
| Cuerpo | WCB / CF3M / CF3 / CF8 / CF8M |
|---|---|
| Notas de materiales / accionamiento | Volante manual, eléctrica, neumática o engranaje cónico. |
- GB/T 12234/12237/12236 (diseño)
- API 600/608/594 (diseño)
- ASME B16.10/B16.34 (cara a cara)
- GB/T 13927, API 598 (prueba)
- JB/T 79, ASME B16.5 (bridas)
¿Qué documentación de calidad se entrega con cada válvula?
Certificado de prueba hidrostática de fábrica y, cuando aplica, certificado de materiales (MTC) bajo solicitud.
¿Cuál es el tiempo de entrega?
Diámetros estándar en stock: 3–5 días hábiles. Diámetros mayores, materiales especiales o accionamientos automatizados: sujeto a disponibilidad de importación.
