Especificaciones clave
- Diámetro
- DN40–DN300
- Presión
- PN10/16 · 150LB
- Temperatura
- -10°C a 120°C
- Cuerpo
- Hierro fundido HT200 / QT450
- Características
- Asiento en latón (brass) para mayor resisten…
Z41T/Z45T
Válvula de Compuerta Brida Hierro Fundido
Cast Iron Flange Gate Valve
Válvulas Industriales
Válvula de compuerta económica en hierro fundido con asiento de latón, para servicios de agua, aire y petróleo de presión moderada.
Válvula de compuerta económica en hierro fundido con asiento de latón, para servicios de agua, aire y petróleo de presión moderada. Asiento en latón (brass) para mayor resistencia al desgaste · volante manual.
| Modelo | Z41T/Z45T |
|---|---|
| Categoría | Válvulas Industriales |
| Diámetro / Tamaño | DN40–DN300 |
| Presión | PN10/16 · 150LB |
| Temperatura de operación | -10°C a 120°C |
| Cuerpo / Material | Hierro fundido HT200 / QT450 |
| Características | Asiento en latón (brass) para mayor resistencia al desgaste · volante manual. |

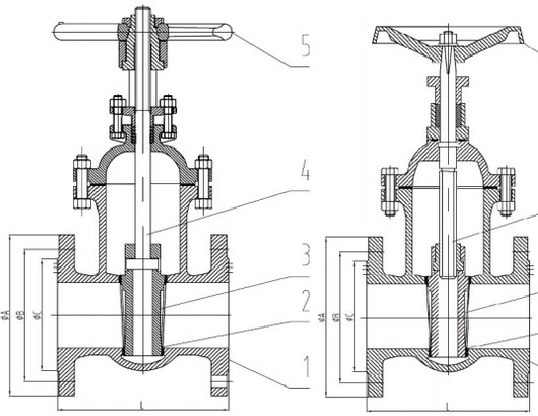

Dimensiones en mm, clase PN10.
| DN | NPS | L | ΦA (PN10) | ΦB (PN10) | ΦC (PN10) |
|---|---|---|---|---|---|
| 40 | 1½" | 165 | 145 | 110 | 85 |
| 50 | 2" | 178 | 160 | 125 | 100 |
| 65 | 2½" | 190 | 180 | 145 | 118 |
| 100 | 4" | 229 | 215 | 180 | 156 |
| 150 | 6" | 280 | 280 | 240 | 211 |
| 200 | 8" | 330 | 335 | 295 | 266 |
| 300 | 12" | 420 | 440 | 400 | 370 |
| Cuerpo | Hierro fundido HT200 / QT450 |
|---|---|
| Notas de materiales / accionamiento | Asiento en latón (brass) para mayor resistencia al desgaste · volante manual. |
- CJ/T 216, AWWA C515 (diseño)
- GB/T 12221, F4/F5, ASME B16 (cara a cara)
- CJ/T 216, API 598 (prueba de presión)
- GB/T 17241.6, ASME B16.5 (bridas)
¿Qué documentación de calidad se entrega con cada válvula?
Certificado de prueba hidrostática de fábrica y, cuando aplica, certificado de materiales (MTC) bajo solicitud.
¿Cuál es el tiempo de entrega?
Diámetros estándar en stock: 3–5 días hábiles. Diámetros mayores, materiales especiales o accionamientos automatizados: sujeto a disponibilidad de importación.
