Especificaciones clave
- Diámetro
- DN50–DN1200
- Presión
- PN16/25/40/63/100 · 150LB–600LB
- Temperatura
- -29°C a 425°C
- Cuerpo
- WCB / CF3M / CF3 / CF8 / CF8M
- Características
- Asiento en inox SS / aleación de acero · Man…
Z41H/W
Válvula de Compuerta Acero/Inox
Carbon Steel / Stainless Steel Gate Valve
Válvulas Industriales
Válvula de compuerta de acero al carbono o inoxidable para líneas de proceso de alta presión y temperatura en petroquímica, energía y química.
Válvula de compuerta de acero al carbono o inoxidable para líneas de proceso de alta presión y temperatura en petroquímica, energía y química. Asiento en inox SS / aleación de acero · Manual, eléctrica, neumática o engranaje cónico.
| Modelo | Z41H/W |
|---|---|
| Categoría | Válvulas Industriales |
| Diámetro / Tamaño | DN50–DN1200 |
| Presión | PN16/25/40/63/100 · 150LB–600LB |
| Temperatura de operación | -29°C a 425°C |
| Cuerpo / Material | WCB / CF3M / CF3 / CF8 / CF8M |
| Características | Asiento en inox SS / aleación de acero · Manual, eléctrica, neumática o engranaje cónico. |

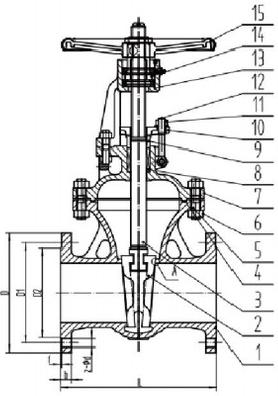

Dimensiones en mm, clase PN16.
| DN | NPS | L | D | D1 | Z-Φd |
|---|---|---|---|---|---|
| 50 | 2" | 250 | 160 | 125 | 4-18 |
| 65 | 2½" | 265 | 180 | 145 | 4-18 |
| 100 | 4" | 300 | 215 | 180 | 8-18 |
| 150 | 6" | 350 | 280 | 240 | 8-22 |
| 200 | 8" | 400 | 335 | 295 | 12-22 |
| 300 | 12" | 500 | 460 | 410 | 12-26 |
| 400 | 16" | 600 | 580 | 525 | 16-30 |
| Cuerpo | WCB / CF3M / CF3 / CF8 / CF8M |
|---|---|
| Notas de materiales / accionamiento | Asiento en inox SS / aleación de acero · Manual, eléctrica, neumática o engranaje cónico. |
- GB/T 12234/12237/12236 (diseño)
- API 600/608/594 (diseño)
- ASME B16.10/B16.34 (cara a cara)
- GB/T 13927, API 598 (prueba)
- JB/T 79, ASME B16.5 (bridas)
¿Qué documentación de calidad se entrega con cada válvula?
Certificado de prueba hidrostática de fábrica y, cuando aplica, certificado de materiales (MTC) bajo solicitud.
¿Cuál es el tiempo de entrega?
Diámetros estándar en stock: 3–5 días hábiles. Diámetros mayores, materiales especiales o accionamientos automatizados: sujeto a disponibilidad de importación.
