Especificaciones clave
- Diámetro
- DN15–DN300
- Presión
- PN16/25/40/63/100 · 150LB–600LB
- Temperatura
- -20°C a 150°C
- Cuerpo
- WCB / CF3M / CF3 / CF8 / CF8M
- Características
- Bola 201/304/316L · Accionamiento por palanc…

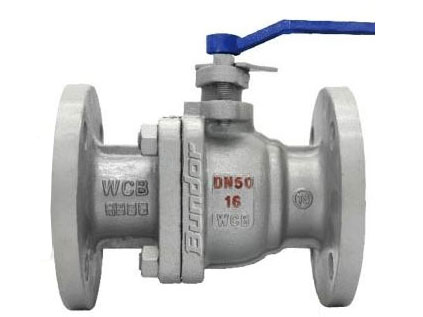

Q41F/H/Y
Válvula de Bola Acero/Inox
Carbon Steel / Stainless Steel Ball Valve
Válvulas Industriales
Válvula de bola de paso completo para corte rápido de línea en servicios de agua, energía y petróleo; palanca manual estándar, automatización disponible en la línea PTFE.
Válvula de bola de paso completo para corte rápido de línea en servicios de agua, energía y petróleo; palanca manual estándar, automatización disponible en la línea PTFE. Bola 201/304/316L · Accionamiento por palanca manual (estándar); versión automatizada neumática/eléctrica disponible en la línea revestida en PTFE (ver Válvula de Bola Revestida en PTFE).
| Modelo | Q41F/H/Y |
|---|---|
| Categoría | Válvulas Industriales |
| Diámetro / Tamaño | DN15–DN300 |
| Presión | PN16/25/40/63/100 · 150LB–600LB |
| Temperatura de operación | -20°C a 150°C |
| Cuerpo / Material | WCB / CF3M / CF3 / CF8 / CF8M |
| Características | Bola 201/304/316L · Accionamiento por palanca manual (estándar); versión automatizada neumática/eléctrica disponible en la línea revestida en PTFE (ver Válvula de Bola Revestida en PTFE). |

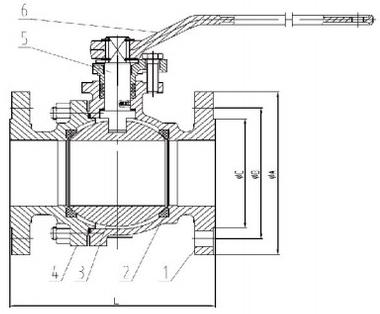

Dimensiones en mm, clase PN16.
| DN | NPS | L | ΦA | ΦB | ΦC |
|---|---|---|---|---|---|
| 15 | ½" | 130 | 95 | 65 | 45 |
| 25 | 1" | 150 | 115 | 85 | 65 |
| 50 | 2" | 200 | 160 | 125 | 100 |
| 80 | 3" | 250 | 195 | 160 | 135 |
| 100 | 4" | 280 | 215 | 180 | 155 |
| 150 | 6" | 360 | 280 | 240 | 210 |
| 300 | 12" | 620 | 460 | 410 | 375 |
| Cuerpo | WCB / CF3M / CF3 / CF8 / CF8M |
|---|---|
| Notas de materiales / accionamiento | Bola 201/304/316L · Accionamiento por palanca manual (estándar); versión automatizada neumática/eléctrica disponible en la línea revestida en PTFE (ver Válvula de Bola Revestida en PTFE). |
- GB/T 12234/12237/12236 (diseño)
- API 600/608/594 (diseño)
- ASME B16.10/B16.34 (cara a cara)
- GB/T 13927, API 598 (prueba)
- JB/T 79, ASME B16.5 (bridas)
¿Qué documentación de calidad se entrega con cada válvula?
Certificado de prueba hidrostática de fábrica y, cuando aplica, certificado de materiales (MTC) bajo solicitud.
¿Cuál es el tiempo de entrega?
Diámetros estándar en stock: 3–5 días hábiles. Diámetros mayores, materiales especiales o accionamientos automatizados: sujeto a disponibilidad de importación.
